VÁLVULAS

Conoce los diferentes tipos de válvulas
que manejamos

Nuestras políticas estan apegadas a las más estrictas Normas internacionales para ofrecer lo mejor a nuestros clientes

Válvulas de Bola Flotante para Control de Flujo

Bola flotante

Bola flotante

Rangos de tamaño 1⁄4” a 6”
CLASE ANSI #150 a #2500
Disponibles en conexiones RF, SW, NPT o mixtas. Acero al carbón, acero inoxidable y aleaciones especiales.
Cuerpo de 1, 2 y 3 piezas,
extremos atornillados o enroscados.

Válvulas de Bola Montada de Alto Rendimiento

Bola montada sobre muñon (trunnion)

Bola montada sobre muñon (trunnion)

Rangos de tamaño 2” a 60”
CLASE ANSI #150 a #2500
Disponibles en conexiones RF, RTJ, BW o mixtas.

Acero al carbón, acero inoxidable y aleaciones especiales.
Cuerpo soldado o atornillado.

MARCAS

Válvulas de Compuerta y Globo de Acero Fundido API

Compuerta, globo y retención / Acero fundido API 600

Compuerta, globo y retención

Acero fundido API 600

Rangos de tamaño 2” a 36”
CLASE ANSI #150 a #1500
Disponibles en conexiones RF o RTJ.
Acero al carbón WCB, LCC, acero inoxidable y aleaciones fundidas especiales.

Válvulas de Acero Forjado API 602 de Alto Rendimiento

Compuerta, globo y retención / Acero forjado API 602

Compuerta, globo y retención

Acero forjado API 602

Rangos de tamaño 1/2” a 2”
CLASE ANSI #800 a #2500
Disponibles en conexiones RF, SW, NPT o mixtas. Acero al carbón A105, LCC, acero inoxidable y aleaciones forjadas especiales.

MARCAS

Compuerta Sólida API 6D

COMPUERTA SÓLIDA API 6D

Compuerta Sólida

(Slab Conduit gate valve)
Diámetros: 2"-48"
CLASE ANSI #150 a #2500
Materiales: Acero al carbón, acero inoxidable, acero inoxidable dúplex, etc. Conexiones: RF, RTJ, BW

Prueba de fuego: API 6FA o API 607 Configuraciones: Diseño y pruebas API 6D, Servicio amargo NACE MR0175.
Opciones: Operador de engranes o automatizadas

COMPUERTA DE DOBLE EXPANSIÓN API 6D

Compuerta de doble expansión

(Double expanding gate valve)
Diámetros: 2"-36“ / 6” – 36”
CLASE ANSI #600 a #1500 / #300
Materiales: Acero al carbón, acero inoxidable, acero inoxidable dúplex, etc. Conexiones: RF, RTJ, BW

Prueba de fuego: API 6FA o API 607 Configuraciones: Diseño y pruebas API 6D Servicio amargo NACE MR0175.
Opciones: Operador de engranes o automatizadas

MARCAS

Control de Fluidos con Válvulas de Vástago Ascendente

BOLA DE VÁSTAGO ASCENDENTE

Rangos de tamaño 1” a 30”
CLASE ANSI #150 a #2500
Disponibles en conexiones RF, RTJ, BW, SW y mixtos. Puerto completo y reducido.
Acero al carbón WCB, LCC.
Estándar NACE, alta temperatura, alto ciclaje, asiento de doble bloqueo y purga doble acción y cierre por resorte

valvula-Twinseal-de-Doble-bloqueo-y-Purga1

MACHO DOBLE BLOQUEO Y PURGA (DBB)

Rangos de tamaño y CLASE ANSI Pasoreducido 2”a36” #150 2”a30”#300 2” a24”#600 Paso completo 2” a 24” #150

2” a 20” #300 2” a 20” #600 Disponibles en conexiones RF, RTJ. Acero al carbón WCB, LCC.
API 6D.

MARCAS

Válvulas de Seguridad Certificadas para Aplicaciones industriales

DE SEGURIDAD Y ALIVIO DE PRESIÓN (PSV)

DE SEGURIDAD Y ALIVIO DE PRESIÓN (PSV)

Tamaño de entrada y salida : de NPS 1a NPS 8 y de NPS 2 a NPS 12.

CLASE ANSI: hasta ASME 2500. Hasta API 6A 10000 PSI disponible. Válvulas de alivio de seguridad con brida, accionamiento por resorte, de acción directa, de boquilla completa.

Medios: gas, vapor y líquido.
Orificios: de "D" a "T" según API 526; orificios intermedios (K2, P2, Q2, R2) Rango de presión de ajuste: de 0,3 bar a 690 bar.
Rango de temperatura: de –267 °C a 715 °C.
Sobrepresión: gas y vapor 3% o 10%, líquido 10%.
Purga: gas y vapor 5 a 7%.

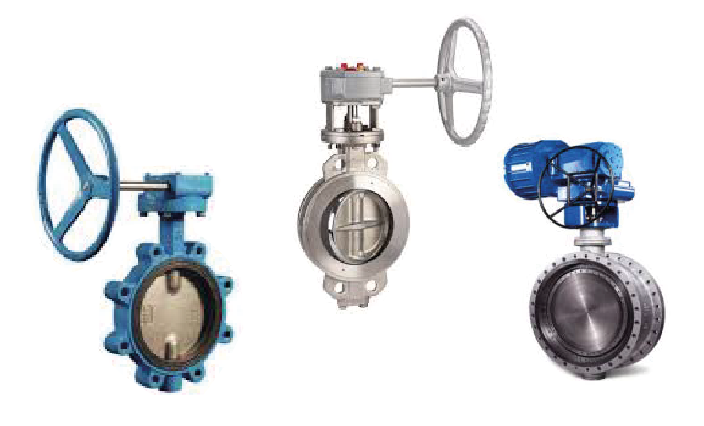

Válvulas Mariposa de Doble y Triple Excentricidad para Aplicaciones Industriales

Mariposas industriales y de doble y triple excentricidad

Mariposas industriales y de doble y triple excentricidad

Materiales Hierro fundido, nodular.
Acero al carbón, aleado, inoxidable.
Aleaciones especiales.
Asientos Blando, PTFE, metal/metal, cierre hermético [fuga cero), EPDM, FPM, BUNA N, VITON, Silicona, Hypalon. Diámetros 2" a 48".

CLASE ANSI #150/#300.
Temperaturas desde -196oC a 400o C.
Conexiones Wafer, lug, bridas.
Aplicaciones Líquidos, gases, pulpas, lodos, fluidos con sólidos en suspensión, procesos, desaladoras, industria alimenticia y farmacéutica.

MARCAS

Retenciones de Doble Plato para Control de Flujo

Retención de doble plato

Retención de doble plato

Rangos de tamaño 2” a 48”
CLASE ANSI #150 a #1500
Disponibles en conexiones Wafer, Lug y Doble brida.
Acero al carbón WCB, LCC, dúplex, super dúplex, y aleaciones especiales. Encamisado, Servicio criogénico , servicio H.F.

Válvulas de Tapón Macho para Control de Flujo

Válvulas de tapón macho

LUBRICADAS y NO LUBRICADAS

Rangos de tamaño 1⁄2” a 36”
CLASE ANSI #150 a #900
Disponibles en conexiones RF, RTJ y bw
Acero al carbón WCB, LCC, dúplex, super dúplex y aleaciones especiales. Diseño conforme a API 599, API 6D, ASME B16.34, B16.10.

Prueba de fuego API6FA/BS 6755.

MARCAS

Válvulas de Control de Bola para Servicios Severos

De control de bola y servicios severos

De control de bola y servicios severos

Rangos de tamaño 1 1/2” a 48”
CLASES de presión #2500 y mayores
Disponibles en conexiones RTJ y SW.
Acero al carbón WCB, LCC, dúplex, super dúplex, y aleaciones especiales. Servicio criogénico , servicio H.F., craqueo y servicio sucio.

MARCAS

PERFORACIÓN

Válvulas API 6A de Retención para Aplicaciones Industriales

Válvulas API 6A. Retención

Retención

Presión de trabajo: 2000 PSI - 20000 PSI.
Diámetro nominal: 2.1 / 16 "- 4.1 / 16" (52 mm - 103 mm)
Medio de trabajo: petróleo, gas natural, lodo, consiste en gas H2S C02. Temperaturadetrabajo:-46°C-121°C/50°F-250°F(LU).
Material: AA, BB, CC, DD, EE, FF, HH.
Nivel estándar: PSL1 - PSL 4.
Nivel de rendimiento: PSL1 - PSL4
Conexiones: Fig. 602, Fig. 1002, Fig. 1502.
Recomendada para:
Líneas de pozos de alta presión, cabezales, manifolds de fracturamiento, manifolds de cementación
Otras aplicaciones abrasivas, de estimulación y de servicio de pozos.

Válvulas API 6A de Alivio de Presión para Control de Flujo

Válvulas API 6A. alivio de presión

Alivio de Presión

Presión de trabajo 2000 PSI - 20000 PSI.
Diámetro nominal 1.13 / 16 "- 7.1 / 16" (46 mm - 180 mm)
Medio de trabajo: petróleo, gas natural, lodo, servicio amargo H2S C02. Temperaturadetrabajo:-46°C-121°C/50°F-250°F(LU).
Material: AA, BB, CC, DD, EE, FF, HH.
Nivel estándar: PSL1 - PSL 4.
Nivel de rendimiento: PSL1 - PSL4.

MARCAS

Válvulas de Alivio de Presión API 6A de Alto Rendimiento

tapón macho

Válvulas de tapón macho de alta presión Diámetro de 1" a 3"
Presión de 6000 PSI a 20 000 PSI Conexión de golpe y roscada

Aplicaciones:

- Líneas de petróleo y gas
- Lodo de perforación abrasivo
- Bocas de pozo
- Petróleo crudo y gas amargo, lodo
- Colectores y Tuberías
Líneas de inundación de agua
- Productos químicos para el tratamiento de pozos
- Producción y lavado


Características:
Fácil reparación y mantenimiento, se puede realizar en línea, sin necesidad de herramientas especiales. Operación fácil y flexible
Se proporciona una identificación aparente de apertura/cierre y un mecanismo limitador de posición.

Compuertas para Actuadores Neumáticos e Hidráulicos

Compuerta

Es compatible con todo tipo de actuador neumático o hidráulico como requisito del cliente. Presión de trabajo 2000 PSI - 20000 PSI.
Diámetro nominal 1.13 / 16 "- 9" (46 mm - 230 mm)
Medio de trabajo: petróleo, gas natural, lodo, servicio amargo H2S C02. Temperaturadetrabajo:-46°C-121°C/50°F-250°F(LU).

Material: AA, BB, CC, DD, EE, FF, HH. Nivel estándar: PSL1 - PSL 4.
Nivel de rendimiento: PSL1 - PSL4.

MARCAS

Portaestranguladores de Presión para Servicios de Alta Presión y Clasificación ANSI

Portaestranguladores

Ajustable y positivo
Variedad de conexiones
Variedad de materiales del TRIM Tamaño del orificio 1/2” – 3” máx. Clase de presión API 2000 a 20 000 PSI Clase de presión ANSI #150 – #2500 PSL:1,2,3Y3G
Servicio estándar y H2S
DISEÑOS
Aguja y Asiento
Jaula y manga
Estranguladores positivos
Insertos

Compuertas Mariposa para Aplicaciones industriales

Compuerta / Mariposa

Compuerta para lodos

Diámetros de 2" a 5"x4"
Presión 5000 psi y 7500 psi
Conexiones bridadas, roscadas y soldables Kit de reparación mayor y menor

Mariposa para lodos

Diámetros de 2" a 12" Presión 200 PSI Conexiones wafer o lug Series NEC, NEI, NED Variedad de TRIMS

MARCAS

CONEXIONES DE ALTA PRESION

Comercializamos conexiones que cumplen con los estándares de calidad y durabilidad de la industria. Ofrecen presiones de trabajo de 5000 a 20 000 PSI y pueden soportar temperaturas de -29°C a 121°C. También ofrecemos accesorios de alta presión fabricados y mecanizados a partir de fundiciones de acero.

• Bloques
• Accesorios de stand pipe de línea de lodo • Encamisados
• Codos (45° y 90°)
• Cuello de ganso de tubería vertical
• Tes laterales
• Bridas

Tramos Separadores API 6A para Extensión de Fuentes y Instalación de BOP

Tramos separadores

Tramos SEPARADORES, de todos los tamaños y presiones para extensión de fuentes, instalación de BOP, manifolds de estrangulamiento y producción con conexión final API 6A. El cliente debe decidir la longitud de acuerdo con la altura del sistema.

Uniones giratorias

Disponibles en nueve configuraciones o estilos básicos. Estos estilos permiten una rotación de 360o y un movimiento en uno, dos o tres planos.
Se pueden combinar de diferentes modos para adecuarse a prácticamente cualquier instalación. Son empalmes de tubo metálico con dispositivos giratorios con rodamientos integrados.

Bucles para tubos flexibles
Juntas de empalme
Uniones giratorias (radio corto y largo)

MARCAS

Uniones de Alta Calidad para Perforadoras de Acero Forjado

Uniones de golpe

Contamos con una línea completa de uniones para perforadoras de alta calidad. El acero forjado utiliza materiales adecuados para presiones específicas. Ofrecemos uniones de 1/4" a 20", que pueden soportar presiones de hasta 30.000 PSI CWP [presión de trabajo en frío). Disponibles con conexiones para
tubos en línea, con soldadura de tope o soldadura por encastre, uniones compatibles con fabricantes que cumplan lo establecido en las normas de la industria.

• Uniones de aire
• Uniones sin perforadora
• Uniones para desalineación

• Uniones tubos succión
• Uniones de depósito
• Uniones con aletas

Figura 100, 200 y 206
Figura 400
Figura 602 unión y autosellante Figura 1002, 1003 y 1502
Sellos de uniones de golpe.

Uniones de Alta Calidad para Perforadoras de Acero Forjado

MANGUERAS DE PERFORACIÓN

Proveemos una amplia gama de mangueras, especiales para 5000, 7500, 10000 y 15000 PSI . Desde 1/4" a 4" de acuerdo con el tipo de producto.

• Mangueras rotatorias (Kelly hose)
• Mangueras de cementación
• Mangueras choke & kill

• Mangueras de preventores
• Mangueras marinas flotantes
• Mangueras de inyección a pozos

MARCAS

Tuberías de Alta Calidad Fabricadas a Medida para Operaciones en Tierra y Mar Adentro

TUBERÍA DE PERFORACIÓN

Personalizados para cada cliente, proporcionamos tuberías y sistemas de tuberías de alta presión en diámetros de 2" a 7", con presiones de trabajo de 5000 a 20 000 PSI y la capacidad de soportar temperaturas de -29 °C a 121 °C.
Tuberías y sistemas de tuberías fabricados a medida para aplicaciones de perforación en tierra y mar adentro.
Están fabricados de acuerdo a las normas API, incluyendo productos adecuados para entornos ácidos, posibles colapsos, cromo y CRA para aplicaciones especiales.

MANIFOLDS Y STAND PIPES

Ofrecemos una amplia gama de manifolds personalizados de alta presión, 5000 a 20 000 PSI y la capacidad de soportar temperaturas de -29 °C a 121 °C. Con nuestra profunda experiencia, podemos proveer patines para una variedad de aplicaciones de petróleo y gas.


• Sistema de lodos
• Sistema Choke and kill

• Stand pipe de lodos
• Descarga de bomba de lodos • Fracking
• Sistemas de cementación
• Sistema de muestreo

MARCAS

ESTÁNDARES INTERNACIONALES

Estandar de diseño:API 6DSS, API 17D, API 7K, API 16C, API 6D, API 6A, API 599, API 600, API 602, API 608, API 609, ASME B16.34, ISO 17292

Estandar de diseño criogénico BS 6364, EN 1626, EN 28921-1 (optional)

Estandar de pruebas hidrostáticas API 6D, API 598, EN 12266-1, ISO 5208, ASME 16.34, BS 6364

Emisiones fugitivas TA-Luft, ISO 15848-1, API 641

Estandar de limpieza CGA G-4.1, ASTM A380/A380M, EIGA 33.06, Linde LS 141-47 part 1 and 2, Linde LS 031-6X7, Praxair GS-38, and GS-40.

Estandar de distancia entre bridas ASME B16.5

Conexiones ASME B16.25

Pruebas de fuego API 607, API 6FA, ISO 10497

Servicio de gas amargo NACE MR0175 / ISO 15156 and NACE MR0103 / ISO17945

Seguridad y calidad ISO 9001, ISA 14001, OHSAS 18001
